اسیلوسکوپ دیجیتال RIGOL DS1202Z-E | دو کاناله 200MHz

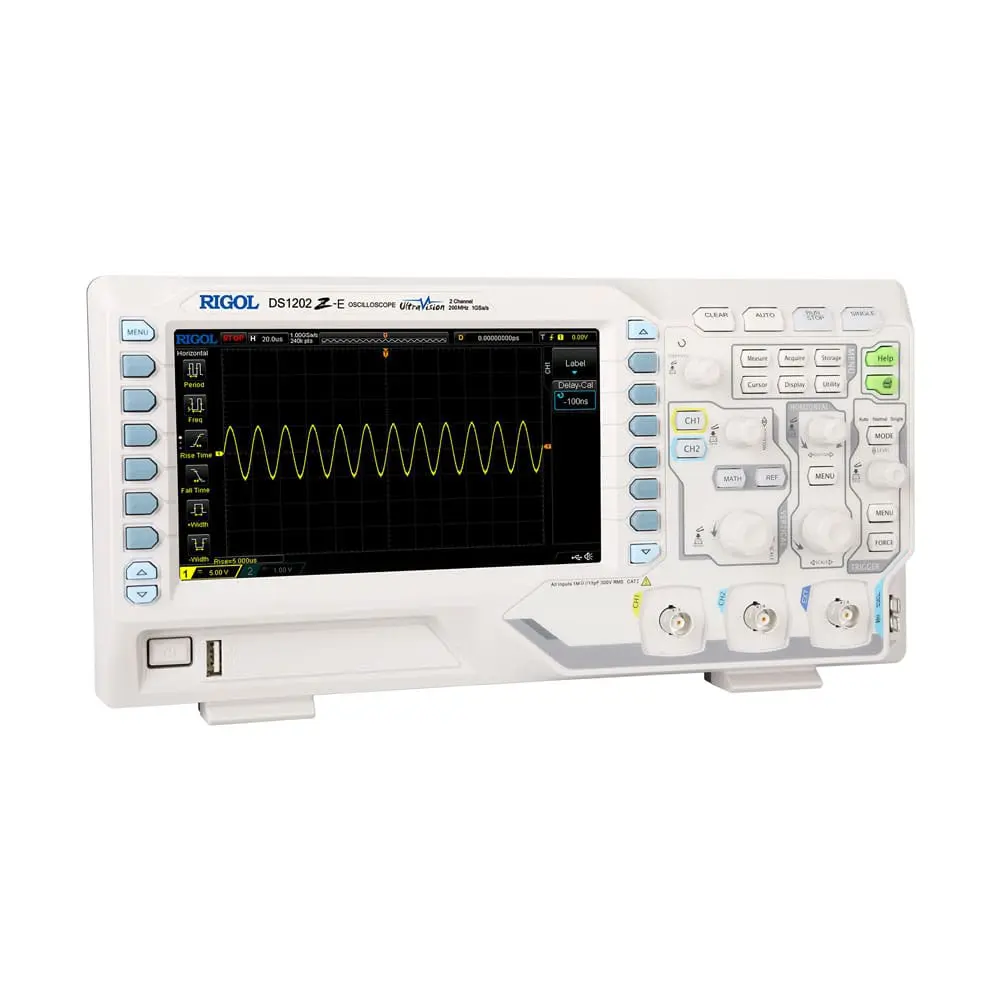

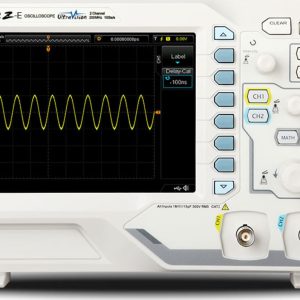

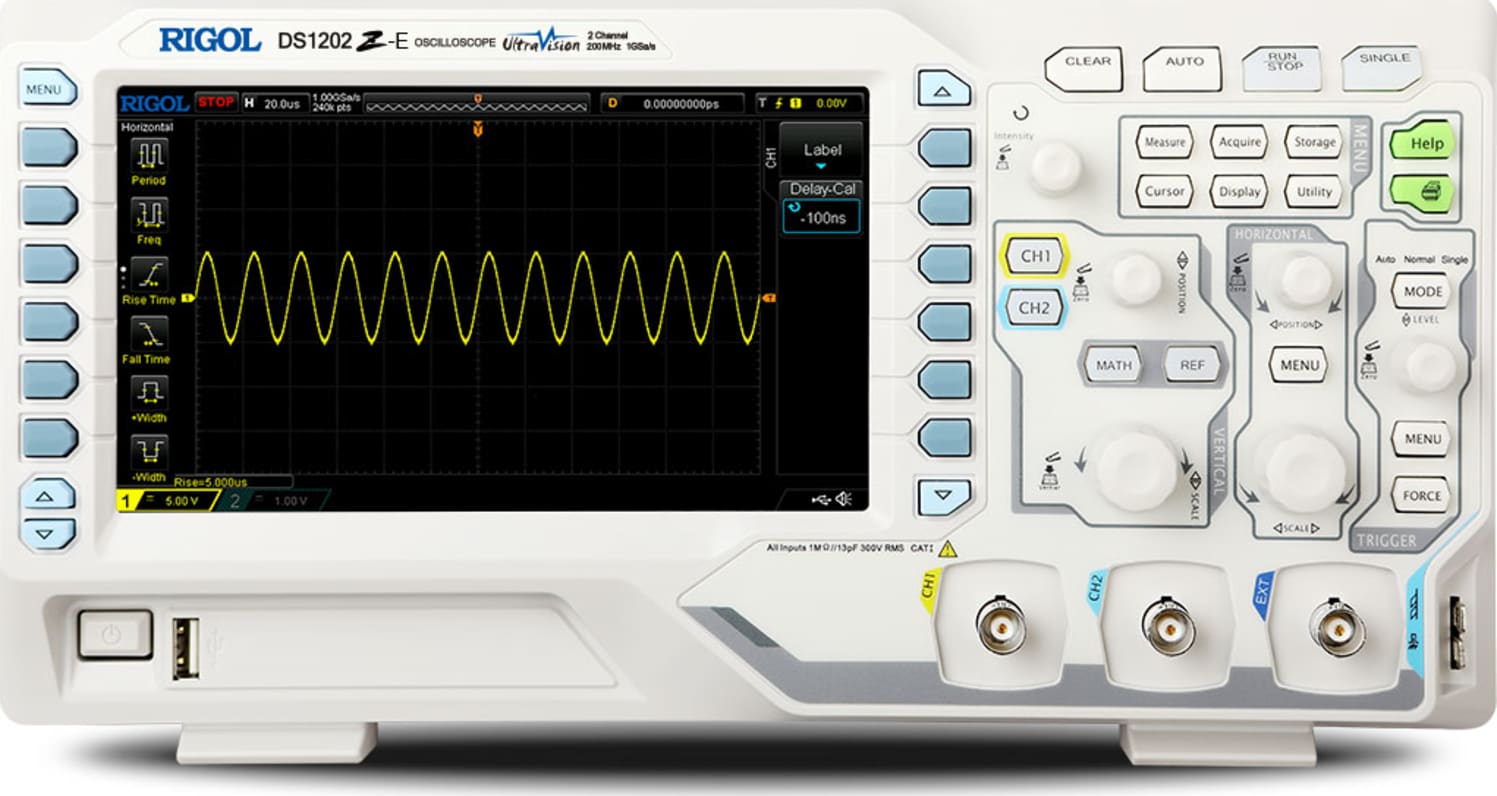

اسیلوسکوپ دیجیتال RIGOL DS1202Z-E

RIGOL DS1202Z-E یک اسیلوسکوپ دیجیتال دو کاناله از سری DS1000Z-E است که برای اندازه‌گیری، مشاهده و تحلیل سیگنال‌های الکتریکی و عیب‌یابی مدارهای الکترونیکی طراحی شده است.
این اسیلوسکوپ با پهنای باند 200MHz و نرخ نمونه‌برداری لحظه‌ای حداکثر 1GSa/s، امکان بررسی طیف وسیعی از سیگنال‌های آنالوگ و دیجیتال را فراهم می‌کند. عمق حافظه استاندارد دستگاه نیز تا 24Mpts در حالت تک‌کاناله و 12Mpts در حالت دوکاناله است
ویژگی‌های اسیلوسکوپ RIGOL DS1202Z-E

* پهنای باند 200MHz
* دارای 2 کانال آنالوگ
* نرخ نمونه‌برداری حداکثر 1GSa/s در حالت تک‌کاناله
* نرخ نمونه‌برداری 500MSa/s در حالت دوکاناله
* حافظه 24Mpts در حالت تک‌کاناله
* حافظه 12Mpts در حالت دوکاناله
* نرخ ثبت شکل موج تا 30,000 wfms/s
* قابلیت ضبط و پخش شکل موج تا 60,000 فریم
* فناوری UltraVision
* نمایشگر رنگی 7 اینچی WVGA
* رزولوشن صفحه‌نمایش 800×480
* پشتیبانی از توابع ریاضی و FFT
* پشتیبانی از رابط‌های USB Host، USB Device و LAN
* طراحی جمع‌وجور و مناسب استفاده در محیط‌های فنی و آزمایشگاهی
پهنای باند 200MHz

پهنای باند 200 مگاهرتز یکی از مهم‌ترین مشخصات DS1202Z-E است و این دستگاه را برای بسیاری از کاربردهای تعمیراتی، مهندسی، آموزشی و طراحی مدار مناسب می‌کند
نرخ نمونه‌برداری 1GSa/s

RIGOL DS1202Z-E حداکثر نرخ نمونه‌برداری لحظه‌ای 1GSa/s را در حالت تک‌کاناله ارائه می‌دهد. در حالت استفاده هم‌زمان از دو کانال، نرخ نمونه‌برداری حداکثر 500MSa/s است. این ویژگی امکان ثبت جزئیات مناسب از شکل موج را در کاربردهای مختلف فراهم می‌کند
حافظه 24Mpts

این اسیلوسکوپ به حافظه عمیق تا 24Mpts در حالت تک‌کاناله مجهز است. حافظه عمیق‌تر امکان ثبت طولانی‌تر شکل موج و بررسی جزئیات سیگنال را فراهم می‌کند.

نرخ ثبت شکل موج 30,000 wfms/s

یکی از قابلیت‌های مهم DS1202Z-E، نرخ ثبت شکل موج تا 30,000 wfms/s است. نرخ ثبت بالاتر می‌تواند در مشاهده تغییرات و رخدادهای غیرعادی سیگنال کمک‌کننده باشد
نمایشگر 7 اینچی

این مدل از نمایشگر رنگی 7 اینچی WVGA با رزولوشن 800×480 پیکسل بهره می‌برد. نمایشگر بزرگ‌تر باعث می‌شود شکل موج‌ها، اندازه‌گیری‌ها و پارامترهای مختلف دستگاه راحت‌تر قابل مشاهده باشند
قابلیت‌های اندازه‌گیری و تحلیل

RIGOL DS1202Z-E از مجموعه‌ای از توابع ریاضی و تحلیل سیگنال مانند:

* A+B
* A-B
* A×B
* A/B
* FFT
* انتگرال‌گیری
* مشتق‌گیری
* فیلتر
* قدرمطلق
* توابع لگاریتمی و نمایی
